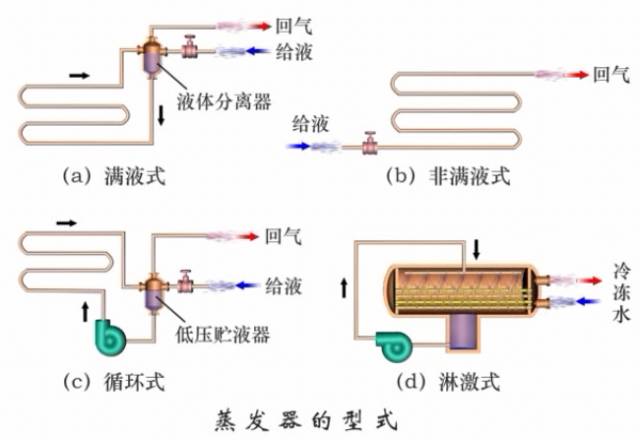

豆奶成版人视频小課堂 | 蒸發器全方位介紹!1.作用: 製冷劑液體在蒸發器中汽化吸收被冷卻介質的熱量,達到製冷的目的。 2.分類 按蒸發器的充滿程度和蒸發情況,分為四種:

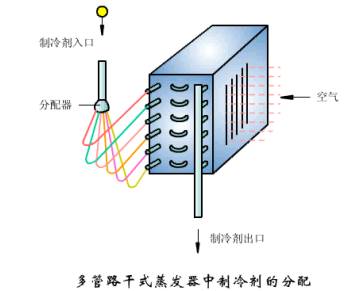

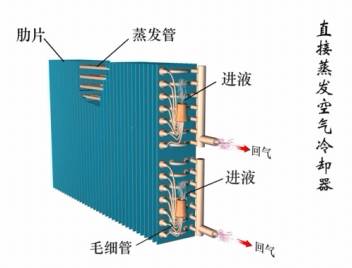

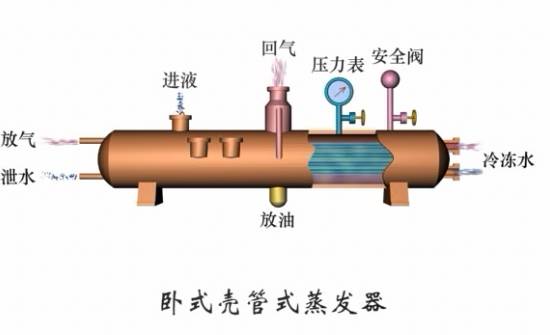

幹式(非滿液式)蒸發器、再循環式蒸發器、滿液式蒸發器、噴淋式蒸發器。 幹式蒸發器 1.定義: 製冷劑液體在管內一次完全汽化的蒸發器。 2.工作過程: 3.適用對象:常用於冷庫或蓄冷空調中。 4.幹式蒸發器的特點 (1)優點:充液量少、不需儲液器或需小的儲液器、便於把蒸發器中的潤滑油排回壓縮機、冷量損失小、可減少凍結的危險。 (2)缺點:傳熱係數低。 5.分類: 按其冷卻對象的不同,可分為:冷卻液體型( U型管式、直管式、板式蒸發器)、冷卻空氣型(光滑管式、肋片管式)。 (1)U型管幹式蒸發器 優點:管組可事先裝配,可抽出清洗管外汙垢,可消除熱應力,製冷劑分配均勻,傳熱效果好。 缺點:製造管組時需采用不同的模具,不能使用縱向內肋管,管子損壞時不易更換。 (2)直管幹式蒸發器 組成:殼體、管程、折流板、端蓋、管板等; 為了提高傳熱係數,內管可采用光滑管或有縱向內肋片管, 一般不用外肋管。 (3)板式蒸發器 優點:阻力小,結構緊湊、金屬消耗量低、傳熱麵積可調等。 再循環式蒸發器 1.定義: 製冷劑液體需經幾次循環才能完全汽化的蒸發器。工作原理: 2.特點: 具有較高的換熱係數、但體積大,需要的製冷劑量多,運行費用高。 滿液式蒸發器 1.工作原理 2.特點: 結構緊湊、傳熱效果好、易於安裝、使用方便;但製冷劑的充注量大,底部的蒸發溫度稍高減少了傳熱溫差,對於氟利昂蒸發器,潤滑油較難排出,製冷劑易發生凍結。 3.其它類型的蒸發器 |
