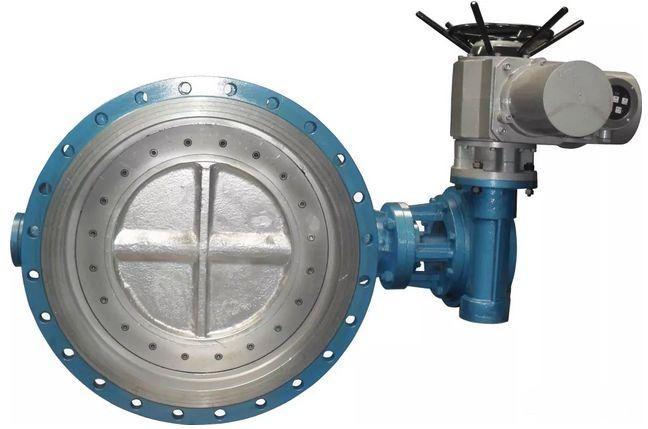

四通閥、電磁閥、熱力膨脹閥、閘閥、蝶閥.....1、電磁閥 電磁閥是用電磁控製的工業設備,是用來控製流體的自動化基礎元件,屬於執行器,並不限於液壓、氣動。用在工業控製係統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控製,而控製的精度和靈活性都能夠保證。電磁閥有很多種,不同的電磁閥在控製係統的不同位置發揮作用,最常用的是單向閥、安全閥、方向控製閥、速度調節閥等。 2、熱力膨脹閥 熱力膨脹閥是通過控製蒸發器出口氣態製冷劑的過熱度來控製進入蒸發器的製冷劑流量。熱力膨脹閥實現冷凝壓力至蒸發壓力的節流,同時控製製冷劑的流量;它的體積雖小,但作用巨大,它的工作好壞,直接決定整個係統的工作質量,以最佳的方式給蒸發器供液,保證蒸發器出口製冷劑蒸汽的過熱度穩定,感溫包必須與壓縮機的吸氣管良好的接觸感應壓縮機的吸氣溫度。 3、四通閥 四通閥,液壓閥術語,是具有四個油口的控製閥。四通閥是製冷設備中不可缺少的部件,其工作原理是,當電磁閥線圈處於斷電狀態,先導滑閥在右側壓縮彈簧驅動下左移,高壓氣體進入毛細管後進入右端活塞腔,另一方麵,左端活塞腔的氣體排出,由於活塞兩端存在壓差,活塞及主滑閥左移,使排氣管與室外機接管相通,另兩根接管相通,形成製冷循環。 4、閘閥 閘板作啟閉件並沿閥座軸線垂直方向移動,以實現啟閉動作的閥門。閘閥隻能全開和全關,啟閉件是閘板,運動方向與流體方向相垂直,方形工字閘閥兩個密封麵形成楔形、楔形角隨閥門參數而異,通常為5°,介質溫度不高時為2°52‘。改善閘閥的工藝性,彌補密封麵角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。 5、蝶閥 蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥,在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥適用於發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保等工程係統中輸送各種腐蝕性、非腐蝕性流體介質的管道上,用於調節和截斷介質的流動。蝶閥分類有:手柄蝶閥、渦輪蝶閥、氣動蝶閥、電動蝶閥等。 6、球閥指 球閥指的是用帶圓形通孔的球體作啟閉件,球體隨閥杆轉動,以實現啟閉動作的閥門。標準GB/T21465-2008《閥門術語》中定義為:啟閉件(球體)由閥杆帶動,並繞方工球閥作軸線作旋轉運動的閥門。利用亦可用於流體的調節與控製,其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力,特別適用於含纖維、微小固體顆料等介質。而多通球閥在管道上不僅可靈活控製介質的合流、分流、及流向的切換,同時也可關閉任一通道而使另外兩個通道相連。 7、止回閥 止回閥又稱單向閥或逆止閥,其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬於止回閥類。鍛鋼止回閥有二種體蓋連接設計形式:第一種是體蓋螺栓連接鍛鋼止回閥,按這種連接形式設計的閥門,其閥體與閥蓋用螺栓連接,纏繞式墊片密封,優點是便於維修;第二種體蓋全焊密封鍛鋼止回閥,按這種連接形式設計的閥門,其閥體與閥蓋用螺蚊連接,全焊密封,優點是無泄漏。 8、平衡閥 平衡閥是在水力工況下,起到動態、靜態平衡調節的閥門,為一種特殊功能的閥門。在某些行業中,由於介質(各類可流動的物質)在管道或容器的各個部分存在較大的壓力差或流量差,為減小或平衡該差值,在相應的管道或容器之間安設平衡閥,用以調節兩側壓力的相對平衡,或通過分流的方法達到流量的平衡。 9、浮球閥 浮球閥是由曲臂和浮球自動控製水塔或水池的液麵,其保養簡單,靈活耐用,液位控製準確度高,水位不受水壓幹擾且開閉緊密不漏水。 10、截止閥 截止閥(stop valve、Globevalsve),又稱截門閥,屬於強製密封式閥門,是使用最廣泛的一種閥門之一。截止閥依靠閥杠壓力,使閥瓣密封麵與閥座密封麵緊密貼合,阻止介質流通,因隻許介質單向流動,所以安裝時有方向性。截止閥可分為直流式截止閥、角式截止閥、柱塞式截止閥、上螺紋閥杆截止閥、下螺紋閥杆截止閥等,它們具有耐用、開啟高度不大、製造容易、維修方便,不僅適用於中低壓,而且適用於高壓的特點。 |
