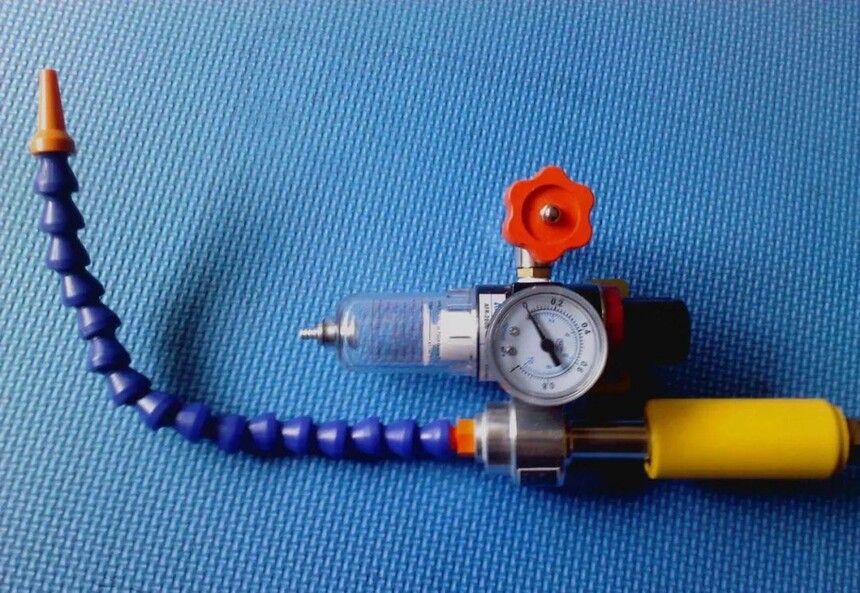

渦流管製冷是一種借助渦流管的作用使高速氣流產生漩渦分離出冷、熱兩股氣流,利用冷氣流而獲得製冷方法。

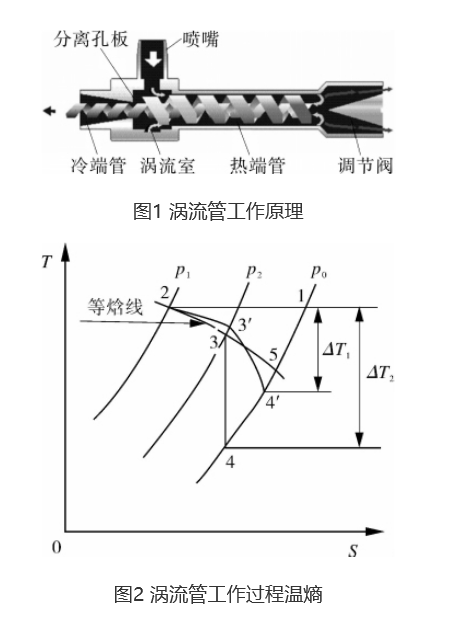

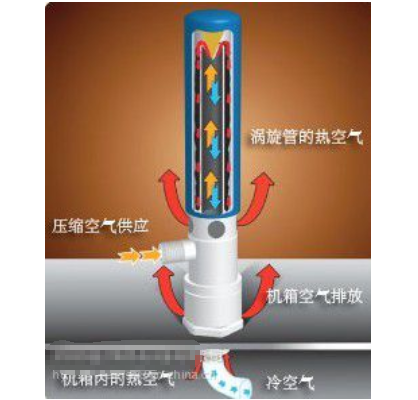

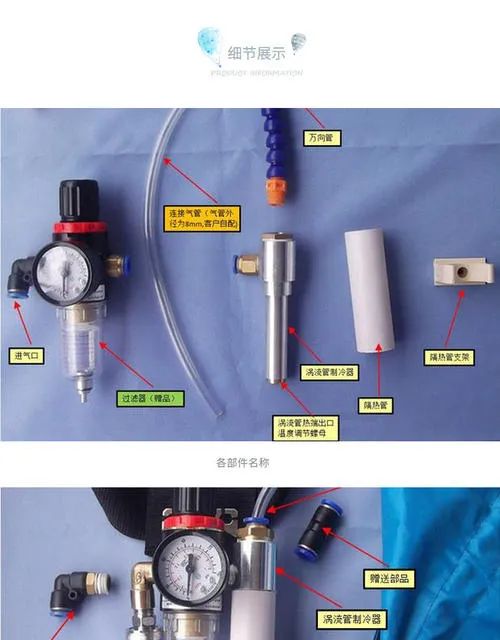

Ranque是研究渦流管的第一人,在他早期研究過程中,他認為內旋氣體流的絕熱膨脹過程和外旋氣流的絕熱壓縮過程是產生渦流管產生能量分離效應的根本原因。Hilsch認為產生渦流管能量分離的原因還應該包括外旋氣流層之間的粘性摩擦效應。渦流管沒有任何可移動的部件,啟動時間短,結構簡單,隻需壓縮空氣即可,使其在有特殊要求冷卻或製熱需求的領域,有著極為廣泛的應用前景。其中不是由電帶動,而是壓縮氣體帶動的工作特點尤其適用於礦井。目前我國煤炭礦井熱害日益突出,渦流管製冷係統配合井下的氣動風機能為井下局部降溫多提供一個選擇。有企業的礦用氣動風機由井下0.6MPa的壓縮空氣驅動。氣動風機氣馬達所需的工作壓力為0.2 MPa,目前0.6 ~0.2MPa的降壓由降壓閥控製,如果將這部分壓力用於製冷能獲得一舉兩得的效果。充分地認識渦流管內部流場以及其溫度場,對於揭示渦流管內部的深層物理機製具有十分重要的意義。但是渦流管內部的能量分離現象則極為複雜,至今仍沒有一種精確的理論能夠解釋其能量分離機製。理論分析是必要的,近年來,計算流體力學已廣泛應用於各種流場和溫度場的數值模擬,利用數值模擬方法可以更加係統深入地研究渦流管中的複雜流動和能量分離效應。渦流管主要由由噴嘴、渦流室、冷端管、熱端管及熱端調節閥組成(如圖1所示)。其製冷過程溫熵圖如圖2所示。圖中p0、p1、p2分別為環境大氣壓、噴嘴出口壓力、空壓機出口壓力,ΔT1為實際溫降,ΔT2為理論最大溫降。1-2-3-4-1為理想渦流管的製冷循環,其麵積為理想渦流管製冷量,環境空氣進入空氣壓縮機等溫壓縮,後經噴嘴的節流過程,進入渦流管絕熱膨脹,最終排出冷熱端管。圖中2-3'為實際噴嘴節流降溫過程,過程中摩擦等損失使焓值增加,3'-4'為實際渦流室中氣體膨脹降溫過程,其膨脹效率介於絕熱膨脹與絕熱放氣之間,焓減小一部分轉化為氣體的推動功,因而其製冷效率總是比理想節流的等焓過程高。1-2-3'-4'-1為實際渦流管製冷循環,其麵積為實際渦流管製冷量。2-5為等焓線,1-2-5過程為單一利用空氣壓縮機出口氣體進行節流製冷循環的製冷量。從圖可以發現理想及實際渦流管總的製冷量總是比單一運用節流效應製冷的製冷效率高。常用氣體是空氣、二氧化碳、氮氣等。高壓氣體為常溫時,冷氣流的溫度可以達到-10~-50°C,熱氣流的溫度達到100~130°C。產生的冷氣最低可達到零下46℃,並且沒有運動的部件2.溫度從-50°F to 到260°F (-46° to+127℃)3.流量速率從1 到 100 SCFM (28 to 4248 SLPM)4.製冷量最大可以達到6000 Btu/hr. (1512 Kcal / hr.)5.采用高強度的不鏽鋼材質製造,抗腐蝕,抗氧化,抗高溫8.產冷氣迅速,並可通過閥門快速調節(1)渦流管總的製冷量總是比單一運用節流效應製冷的製冷效率高;(2)渦流管內實際流場由軸向,徑向和漩渦運動組成,,其流動形態在軸向上為阿基米德螺線,在橫截麵上為強製渦—自由渦的模型;(3)渦流管內流體能量的分離主要發生在渦流室區域附近,且氣體從噴嘴出來後有少量直接進入冷端孔與冷氣流混合,從而影響渦流管製冷效率。
