疫苗是一種應用在人體或獸體的生物製品，很難在常溫環境下得到好的存儲，一般會選擇在特定標準的溫濕度下存放，以此延長疫苗的保質期。少量疫苗試劑可以選擇通過冰箱貯存，但疾控中心、醫院、疫苗生產企業由於疫苗數量較多，通常會選擇建造疫苗冷庫用於儲存。

今天分享一個疫苗冷庫方案~


冷庫設計基本情況

本項目為疫苗儲存專用冷庫，建設地點位於浙江省金華市。

冷庫尺寸：冷藏庫L1的庫內麵積約88㎡（內部淨高3米），冷藏庫L2的庫內麵積約50㎡（內部淨高3米），緩衝間L3的麵積約75㎡（內部淨高3.8米）

冷庫性能要求：冷庫的使用工作溫度為2~8℃，可調整範圍精度0.1℃，溫度波動範圍在正負0.5℃，包括圍護結構及獨立的製冷係統。對冷庫濕度進行控製，2~8℃環境下庫內濕度處在30%-70%RH。

製冷設備選型

製冷設備

冷藏庫L1：

采用全封閉渦旋風冷壓縮機組，型號XK-GN120FM，蒸發/冷凝溫度：-5/45℃，製冷量24kw，輸入功率8.2kw，R404A冷媒。

蒸發器采用豆奶成版人视频製冷吊頂式側出風冷風機，型號XKDL-28/125，製冷量27.6Kw，風量18000m3/H，射程15米，電熱融霜功率6.4Kw。

冷藏庫L2：

采用全封閉渦旋風冷壓縮機組，型號XK-GN80FM，蒸發/冷凝溫度：-5/45℃，製冷量14.7kw,輸入功率：5.3kw,R404A冷媒。

蒸發器采用豆奶成版人视频製冷吊頂式側出風冷風機，型號XKDL-17/80，製冷量16.8Kw，風量12000m3/H，射程15米，電熱融霜功率4.24Kw

緩衝間：

采用全封閉渦旋風冷壓縮機組，型號XK-GN100FM，蒸發/冷凝溫度：-5/45℃，製冷量19.9kw,輸入功率：6.8kw，R404A冷媒。

蒸發器采用豆奶成版人视频製冷吊頂式側出風冷風機，型號XKDL-23/105，製冷量23.2Kw，風量12000m3/H,射程15米，電熱融霜功率5.6Kw。

所有冷間配置兩套完全獨立的製冷係統，一用一備，包括壓縮機、冷凝器、蒸發器、各類銅管、電纜、製冷配件等。兩套機組可以實現故障切換、輪值切換、超溫緊急啟用備用機等功能，最大程度保證疫苗安全。

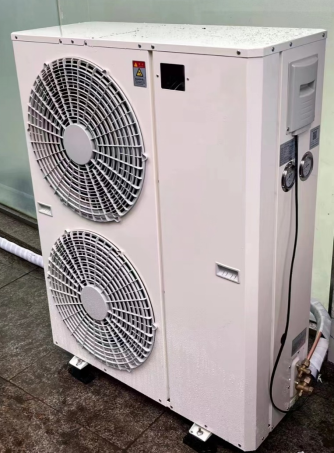

（豆奶成版人视频製冷風冷冷凝機組）

聚酯氨保溫板

本冷庫工程項目采用雙麵噴塑鍍鋅彩鋼板，鋼板厚度≥0.5mm，庫板厚度≥100mm，發泡密度≥40Kg/m3，防火等級為B2級，庫板采用偏心掛鉤組合。

冷庫溫控

冷庫控製櫃采用精創ECM-30B醫藥冷庫專用控製櫃，該控製櫃具有適應醫藥冷庫設備一用一備，一庫雙機的控製模式，兩套製冷係統均衡控製，故障自動切換。聯網監測，支持MODBUS-RTU通訊。可以通過PC端、手機APP對機組參數遠程查看、修改，對冷庫溫度數據實時記錄並保存，實現冷庫遠程集中監控。
